Технический анализ рецептур резиновых смесей для грузовых шин: механизмы износа, нагрузочные характеристики и стандарты испытаний на истирание

1. Введение: Инженерная парадигма эксплуатации грузовых шин

В современной логистической индустрии шина представляет собой не просто расходный резинотехнический элемент, а сложнейшую композитную конструкцию, от которой напрямую зависит рентабельность коммерческих перевозок. Инженерная разработка грузовых шин, особенно в ключевом типоразмере 315/80R22.5, требует нахождения тонкого баланса между противоречивыми требованиями: минимизацией сопротивления качению для экономии топлива, обеспечением максимального пробега до полного износа протектора и сохранением сцепных свойств на мокром покрытии. Этот компромисс, часто называемый в индустрии «магическим треугольником», решается на уровне молекулярной химии эластомеров, физики взаимодействия наполнителей и структурной механики каркаса.

Данный отчет представляет собой углубленное исследование трех критических аспектов эксплуатации грузовых шин. Во-первых, проводится верификация данных по нагрузочным индексам и давлению накачки, с особым вниманием к различиям в технической документации ведущих производителей. Во-вторых, детально картируются механизмы износа, с фокусом на специфическом для рулевых и прицепных осей феномене «речного износа» (River Wear). В-третьих, анализируются лабораторные стандарты испытаний на абразивную стойкость (ISO 4649, ASTM D5963), их методологические ограничения и корреляция с реальными дорожными испытаниями.

Анализ базируется на широком спектре технических данных, включая спецификации Michelin, Continental и Bridgestone, а также на научных исследованиях в области трибологии резины. Понимание этих процессов критически важно для инженеров автопарков, технологов резиновой промышленности и специалистов по эксплуатации, стремящихся оптимизировать стоимость километра пробега и безопасность перевозок.

2. Верификация данных: Нагрузочные характеристики и динамика давления

Типоразмер 315/80R22.5 является стандартом де-факто для тяжелых грузовиков и автобусов на многих рынках. Однако анализ технической документации выявляет, что номинальный размер шины не гарантирует идентичных эксплуатационных характеристик у разных производителей. Существуют критические нюансы, касающиеся ширины обода и зависимости несущей способности от давления, игнорирование которых может привести к преждевременному выходу шины из строя.

2.1 Сравнительный анализ индексов нагрузки и таблиц давления

Индекс нагрузки (Load Index — LI) является цифровым кодом, обозначающим максимальную нагрузку, которую шина может нести при скорости, указанной индексом скорости. Для размера 315/80R22.5 наиболее распространенным является диапазон нагрузки L (Load Range L), что соответствует 20 слоям корда (20 PR), однако современные радиальные шины с цельным металлокордом (ЦМК) оперируют индексами LI 154/150, 156/150 или 158/150.

2.1.1 Спецификации Michelin: Строгая зависимость от давления

Анализ технических данных Michelin, в частности для моделей X Line Energy Z Coach и X Multiway 3D XZE, демонстрирует жесткую корреляцию между давлением и допустимой нагрузкой. Согласно документации, максимальная грузоподъемность для шины 315/80R22.5 LRL в одиночной установке составляет 4123 кг (9090 фунтов), но только при давлении 900 кПа (130 psi).1

Важно отметить, что снижение давления всего на 10 psi (69 кПа) приводит к существенному падению несущей способности. При давлении 120 psi (830 кПа) допустимая нагрузка снижается до 3941 кг (8690 фунтов).1 Эта нелинейность подчеркивает опасность эксплуатации недокачанных шин: даже небольшое отклонение от рекомендованного давления при полной загрузке транспортного средства переводит шину в режим перегрузки, вызывая избыточную деформацию боковины и перегрев каркаса.

Для сдвоенной ошиновки (Dual fitment) максимальная нагрузка снижается до 3750 кг (8270 фунтов) на шину при том же давлении 130 psi.1 Этот запас прочности, составляющий около 9-10%, закладывается инженерами для компенсации неравномерного распределения нагрузки, вызванного профилем дороги (колейность, уклон) и возможной разницей в диаметрах шин в спарке. Michelin также настоятельно рекомендует взвешивать каждую сторону оси отдельно, особенно для автодомов (RV), и устанавливать давление, соответствующее самой тяжелой стороне, для всех шин на оси.2

2.1.2 Спецификации Continental: Критичность ширины обода

Данные Continental для моделей HAU 3 и Conti Coach HA3 вносят существенное уточнение, касающееся геометрии колесного диска. Хотя максимальная нагрузка также заявлена на уровне 4536 кг (10000 фунтов) для специальных версий или 4125 кг (9090 фунтов) для стандартных индексов 156/150 при 130 psi, производитель вводит строгие ограничения по ширине обода.3

Инженеры Continental указывают, что полная грузоподъемность (9090 фунтов) реализуется только при установке на обод шириной 9.00 дюйма. При использовании более узкого обода шириной 8.25 дюйма, максимальная нагрузка должна быть принудительно ограничена до 3628 кг (8000 фунтов) в одиночной установке и 3452 кг (7610 фунтов) в сдвоенной, при максимальном давлении 120 psi.4 Это ограничение обусловлено изменением профиля боковины: на узком диске боковина испытывает иные напряжения изгиба, а зона посадки борта подвергается повышенному риску разгерметизации или усталостного разрушения при максимальных нагрузках.

2.1.3 Спецификации Bridgestone/Firestone: Подтверждение отраслевых стандартов

Документация Bridgestone и Firestone (модель FS400) подтверждает данные конкурентов. Для размера 315/80R22.5 LRL максимальная нагрузка в одиночной установке составляет 4123 кг (9090 фунтов), а в сдвоенной — 3751 кг (8270 фунтов) при давлении 130 psi.6

Интересно отметить, что Bridgestone предоставляет детальную разбивку падения грузоподъемности при низких давлениях. Так, при давлении 100 psi (690 кПа) несущая способность падает до 3270 кг (7210 фунтов).7 Это означает, что потеря 30% давления лишает шину более 20% ее несущей способности. Кроме того, Bridgestone также подчеркивает необходимость использования обода 9.00 дюймов для нагрузок, превышающих 8000 фунтов, что делает это требование универсальным отраслевым стандартом, а не спецификой одного бренда.6

2.2 Сводная таблица технических параметров

Для наглядного сравнения и верификации данных ниже приведена сводная таблица параметров для шины 315/80R22.5 (Load Range L) на основе изученных источников.

Аналитический вывод: Существующая в автопарках практика игнорирования ширины диска (установка шин 315/80 на диски 8.25, оставшиеся от размера 295/80) является критическим нарушением безопасности. Несмотря на то, что шина физически монтируется на диск, ее грузоподъемность снижается более чем на тонну на ось, что при полной загрузке транспортного средства неизбежно ведет к аварийным ситуациям.

3. Химия и физика компаундов: Молекулярная основа эксплуатационных свойств

Поведение шины на дороге — ее износостойкость, сцепление и топливная эффективность — определяется вискоэластичными свойствами резиновой смеси (компаунда) протектора. В отличие от легковых шин, где часто используются синтетические каучуки для высоких скоростей, грузовые шины требуют рецептур, способных выдерживать колоссальные циклические нагрузки и минимизировать теплообразование (гистерезис).

3.1 Полимерная матрица: Натуральный каучук как основа

Основой большинства компаундов для грузовых шин остается натуральный каучук (NR), получаемый из латекса гевеи бразильской.8 Причина доминирования NR заключается в его уникальной способности к кристаллизации при деформации растяжения. Когда протектор грузовой шины испытывает сильные деформации в пятне контакта, молекулярные цепи полиизопрена ориентируются и кристаллизуются, резко повышая прочность на разрыв и сопротивление разрастанию трещин.9

Однако чистый натуральный каучук не может обеспечить всех требуемых свойств. Поэтому в рецептуры вводят синтетические полимеры, такие как бутадиеновый каучук (BR). Полибутадиен, особенно с высоким содержанием цис-звеньев (High-Cis BR) и низкой температурой стеклования ($T_g$), добавляется для улучшения износостойкости и усталостной прочности при низких температурах.10 В современных рецептурах также используется бутадиен-стирольный каучук растворной полимеризации (S-SBR), который позволяет лучше контролировать микроструктуру полимера и его взаимодействие с наполнителями, что критично для баланса между сцеплением на мокрой дороге и сопротивлением качению.

^{3.2 Наполнители и их взаимодействие: Эволюция от сажи к кремнию}

 3.2 Наполнители и их взаимодействие: Эволюция от сажи к кремнию

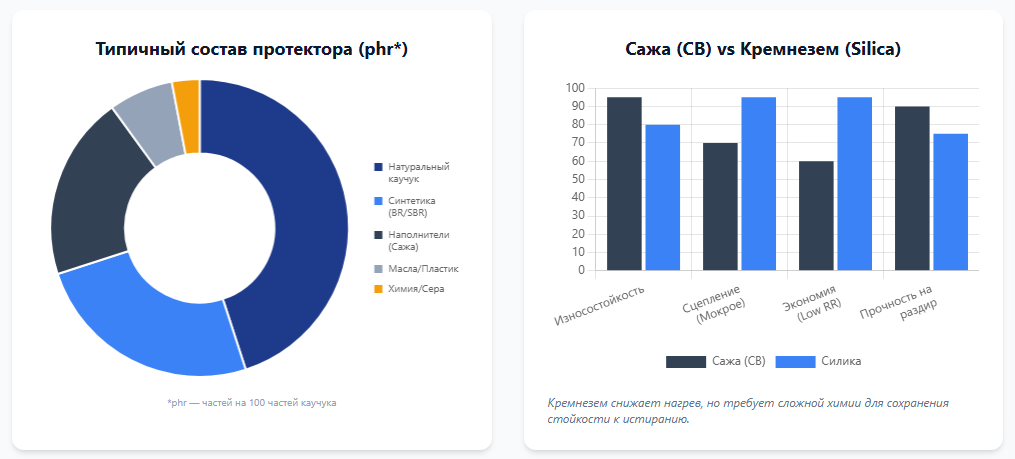

Для придания резиновой матрице необходимой жесткости и прочности используются армирующие наполнители. Исторически основным наполнителем был технический углерод (сажа), который создает прочную физическую сетку внутри полимера. Марки сажи с высокой структурностью (например, N234 или N115) значительно повышают модуль упругости смеси и ее стойкость к абразивному износу.13

Однако взаимодействие частиц сажи друг с другом приводит к возникновению эффекта Пейна — разрушению и перестройке вторичных структур наполнителя при деформации, что вызывает рассеяние энергии в виде тепла (гистерезис). Для грузовых шин это означает повышенный расход топлива.

Революцией в шинной химии стало внедрение осажденного диоксида кремния (силики) в сочетании с силановыми связующими агентами. Силика, химически связанная с полимером через силан, обеспечивает снижение гистерезисных потерь при высоких температурах (снижение сопротивления качению), сохраняя при этом высокую эластичность при низких частотах деформации, что улучшает сцепление на мокром асфальте.11 Исследования показывают, что смеси с силикой демонстрируют более высокий тангенс дельта ($\tan \delta$) при 0°C (лучшее мокрое сцепление) и более низкий $\tan \delta$ при 60°C (меньшее сопротивление качению) по сравнению с чисто сажевыми смесями.12

3.3 Вискоэластичность и Тангенс Дельта ($\tan \delta$)

Ключевым параметром для прогнозирования свойств компаунда является тангенс угла механических потерь, или $\tan \delta$. Он представляет собой отношение модуля потерь ($E''$, вязкая составляющая) к модулю упругости ($E'$, эластическая составляющая):

$$\tan \delta = \frac{E''}{E'}$$

Этот параметр описывает способность материала рассеивать энергию.

●      $\tan \delta$ при 60°C: Является индикатором сопротивления качению. Чем ниже это значение, тем меньше энергии шина переводит в тепло при движении по трассе, и тем выше топливная эффективность.14 Снижение гистерезиса в этой зоне достигается использованием функционализированных полимеров (S-SBR) и силики.

●      $\tan \delta$ при 0°C: Коррелирует со сцеплением на мокрой дороге. Высокое значение $\tan \delta$ в этой температурной зоне означает, что резина способна поглощать энергию микровибраций на шероховатостях дорожного покрытия, обеспечивая надежный контакт.14

Инженерная задача состоит в том, чтобы "развести" эти пики: сделать резину "упругой" (низкий гистерезис) при частотах качения колеса, но "вязкой" (высокий гистерезис) при высоких частотах проскальзывания при торможении.

4. Картирование механизмов износа: Феномен "Речного износа"

Износ грузовых шин редко бывает равномерным. Сложная кинематика подвески и распределение сил в пятне контакта порождают специфические виды нерегулярного износа. Одним из наиболее коварных и часто неправильно диагностируемых видов является "Речной износ" (River Wear), также известный как "канальный износ" или "эрозионный износ".

4.1 Феноменология и идентификация

Речной износ проявляется как волнообразная полоса износа, расположенная на краях ребер протектора, обычно граничащих с основными водоотводными канавками.16 Визуально это напоминает русло извилистой реки, вымытое в резине, или депрессию с четкими, но сглаженными краями.

Характерные особенности:

●      Локализация: Практически исключительно встречается на шинах свободного качения — рулевых и прицепных осях.18 На ведущих осях, где присутствует высокий крутящий момент, этот вид износа подавляется более агрессивным абразивным износом.

●      Текстура: Поверхность в зоне износа гладкая, без следов вырывания кусков (chipping/chunking), что указывает на усталостно-эрозионную природу процесса, а не на механический срез.

4.2 Трибологический механизм возникновения

Механизм формирования речного износа связан с кинематикой движения ребра протектора через пятно контакта шины с дорогой.

1. Деформация сдвига: Когда шина катится, ребра протектора сжимаются в вертикальном направлении и расширяются в боковом (эффект Пуассона). Однако дорожное покрытие препятствует этому расширению силами трения. На краях ребер, где резина не поддерживается соседним блоком (из-за наличия канавки), возникают высокие локальные напряжения сдвига.

2. Микро-проскальзывание (Stick-Slip): На осях свободного качения основной горизонтальной силой является тормозная сила и боковая сила увода. Край ребра подвергается постоянному циклу "зацепление-срыв" (stick-slip) при входе и выходе из контакта. Это микро-проскальзывание вызывает медленную эрозию резины.20

3. Волнообразование: Поскольку процесс происходит медленно (на магистральных тягачах), износ начинает следовать за микроструктурными неоднородностями резины или резонировать с собственными частотами колебаний блока протектора, формируя характерный волнистый паттерн.19

4.3 Влияющие факторы и методы борьбы

Исследования и практический опыт Michelin, Continental и BTM (British Tyre Manufacturers' Association) выделяют ряд факторов, усугубляющих этот процесс:

●      Медленный темп износа: Парадоксально, но шины с очень износостойкими компаундами (для дальнемагистральных перевозок) более подвержены речному износу. При быстрой эксплуатации (региональные перевозки, частые повороты) общий абразивный износ "стирает" зарождающиеся каналы быстрее, чем они успевают углубиться.16

●      Жесткость компаунда: Модуль упругости резины играет двойственную роль. Слишком мягкая резина (низкий модуль) допускает чрезмерную деформацию края ребра, способствуя эрозии. Слишком жесткая резина может быть склонна к микро-сколам. Оптимизация жесткости и гистерезисных потерь является ключом к контролю этого явления.18

●      Геометрия подвески: Даже минимальные отклонения в схождении (Toe) или развале (Camber) создают постоянную боковую силу, которая "тянет" ребра протектора в поперечном направлении, усиливая нагрузку на края канавок.22

Рекомендации: Производители (Michelin, Continental) единогласно заявляют, что речной износ, если он не достиг критической глубины, не является дефектом, требующим немедленной замены шины. Он не снижает безопасность или восстанавливаемость каркаса. Рекомендуемой мерой является перестановка шин на другие позиции или изменение направления вращения для выравнивания профиля износа.22

5. Стандарты лабораторных испытаний: Методология и корреляция

Прогнозирование ходимости шины на основе лабораторных тестов является "Святым Граалем" шинной инженерии. Существует несколько международных стандартов для оценки абразивной стойкости, однако их способность предсказывать реальный пробег шины существенно различается.

5.1 Стандарты вращающегося барабана: ISO 4649, DIN 53516, ASTM D5963

Наиболее распространенным методом тестирования резины является использование абразиметра с вращающимся барабаном. Этот метод, изначально стандартизированный в Германии как DIN 53516, в настоящее время заменен международным стандартом ISO 4649 и его американским аналогом ASTM D5963.

5.1.1 Принцип метода

Метод заключается в истирании цилиндрического образца резины о вращающийся барабан, покрытый стандартизированной абразивной шкуркой (обычно оксид алюминия зернистостью 60). Образец прижимается к барабану с фиксированной силой (обычно 10 Н, хотя допускается 5 Н или 20 Н для специфических материалов) и перемещается вдоль оси барабана, чтобы всегда контактировать со свежим абразивом.26

Ключевые параметры установки:

●  Диаметр барабана: 150 мм.

●  Скорость вращения: 40 об/мин.

●  Длина пути истирания: 40 метров.

●      Калибровка: Абразивная шкурка считается пригодной, если эталонная резина (Standard Reference Compound No. 1) теряет от 180 до 220 мг массы за цикл.28

5.1.2 Метод A против Метода B

Стандарт ISO 4649 предусматривает два варианта проведения теста, различие между которыми критично для интерпретации результатов:

●      Метод A (Не вращающийся образец): Образец зафиксирован в держателе и не вращается вокруг своей оси. Это создает направленный рисунок износа (так называемые волны Шалламаха). Данный метод часто критикуют за плохую воспроизводимость на высокоэластичных материалах, так как продукты износа могут забивать абразив в одном направлении.30

●      Метод B (Вращающийся образец): Держатель образца принудительно вращает образец резины во время теста. Это обеспечивает разнонаправленное воздействие абразива, усредняя структуру износа по всей поверхности контакта. Для протекторных резин грузовых шин Метод B считается более предпочтительным, так как он лучше имитирует хаотичную природу контакта с дорожным покрытием и предотвращает образование глубоких борозд.30

5.2 Расчет показателей износостойкости

Поскольку агрессивность абразивной бумаги может меняться, абсолютная потеря массы не является надежным показателем. Используются относительные величины:

Относительная потеря объема ($\Delta V_{rel}$):

Приводит результаты к гипотетическому "идеальному" абразиву, который снимает ровно 200 мг эталонной резины.

$$\Delta V_{rel} = \frac{\Delta m_t \cdot S_0}{\rho_t \cdot \Delta m_r}$$

Где:

●      $\Delta m_t$ — потеря массы испытуемого образца (мг).

●      $\Delta m_r$ — потеря массы эталонного образца (мг).

●      $\rho_t$ — плотность испытуемого образца (мг/мм³).

●      $S_0$ — номинальная потеря массы эталона (200 мг).

Индекс абразивной стойкости (Abrasion Resistance Index — ARI):

Выражает стойкость в процентах относительно эталона.

$$ARI = \frac{\Delta m_r \cdot \rho_t}{\Delta m_t \cdot \rho_r} \times 100$$

Высокое значение ARI (например, 140%) означает, что резина на 40% более устойчива к абразиву, чем эталонная смесь.

5.3 Проблема корреляции с реальностью и передовые методы (VMI LAT100)

Несмотря на широкое распространение, метод DIN/ISO часто демонстрирует низкую корреляцию с реальным пробегом шин (коэффициент корреляции $R^2$ может быть ниже 0.6). Причина кроется в физике процесса: лабораторный тест моделирует грубый абразивный износ (cutting/tearing) об острые грани корунда, в то время как на шоссе преобладает усталостный износ (fatigue wear), где резина разрушается от миллионов циклов микродеформаций на относительно гладких камнях асфальта.32

Для решения этой проблемы индустрия переходит к использованию тестеров типа VMI LAT100.

5.3.1 Принцип работы LAT100

В отличие от барабана с наждачной бумагой, LAT100 использует небольшое резиновое колесо (испытуемый образец), которое катится по вращающемуся диску из реального дорожного материала (асфальт, бетон) или синтетического корунда.

Преимущества LAT100 34:

●      Варьируемая жесткость условий: Оператор может задавать угол увода (Slip Angle), нагрузку и тормозной момент. Это позволяет симулировать разные режимы: от свободного качения по прямой (низкая энергия, аналог прицепной оси) до агрессивного прохождения поворотов (высокая энергия).

●      Корреляция: Исследования показывают, что при правильном подборе параметров (энергии проскальзывания), корреляция данных LAT100 с реальными дорожными тестами достигает коэффициентов 0.93 - 0.96.36 Это позволяет инженерам прогнозировать не только рейтинг компаундов, но и абсолютный пробег до снятия.

Ниже приведена сравнительная таблица стандартов испытаний:

6. Стратегическое заключение

Инженерный анализ рецептур и эксплуатации грузовых шин 315/80R22.5 позволяет сделать следующие выводы:

1. Приоритет геометрии колеса: Эксплуатация шин с индексом нагрузки LRL на ободах шириной 8.25 дюйма недопустима для достижения паспортной грузоподъемности. Переход на диски 9.00 дюйма является обязательным условием для реализации потенциала в 9090 фунтов нагрузки.

2. Химический баланс: Современные компаунды на основе натурального каучука с добавлением силики и S-SBR позволяют преодолеть традиционный конфликт между сцеплением и экономичностью. Управление тангенсом дельта в зонах 0°C и 60°C становится главным инструментом разработчика.

3. Природа Речного износа: Данный вид износа на рулевых и прицепных осях является следствием фундаментальной механики свободного качения радиальной шины, а не дефектом материала. Борьба с ним лежит в плоскости точной настройки углов установки колес и регулярной ротации, а не только в изменении рецептуры резины.

4. Эволюция испытаний: Стандарт ISO 4649, оставаясь базовым методом контроля качества, уступает место установкам типа LAT100 в задачах прогнозирования реального ресурса. Для точного предсказания ходимости необходимо моделировать не просто истирание, а комплексный энергетический режим работы шины в пятне контакта.

Интеграция этих знаний — от выбора ширины диска до анализа молекулярной структуры эластомера — формирует основу для эффективного управления шинным хозяйством и разработки продукции нового поколения.
