Gummimischung und Abrieb: wovon die Laufleistung von LKW-Reifen abhängt

Technisches Whitepaper über Reifenmischungen für Nutzfahrzeugreifen: Abriebsmechanismen, Belastungskennwerte und Prüfstandards

1. Einleitung: Ingenieurparadigma des Betriebs von Nutzfahrzeugreifen

In der modernen Logistikindustrie stellt der Reifen ein hochkomplexes reifentechnisches Bauteil und eine komplizierte Verbundkonstruktion dar, von der die Rentabilität kommerzieller Transporte direkt abhängt. Die Ingenieursentwicklung von Nutzfahrzeugreifen, insbesondere in der Schlüsselgröße 315/80R22.5, erfordert das Auffinden einer feinen Balance zwischen widersprüchlichen Anforderungen an Minimierung des Rollwiderstands für Kraftstoffeffizienz, Sicherstellung maximaler Laufleistung bis zum vollständigen Profilverschleiß und Erhaltung der Haftungseigenschaften auf nassem Untergrund. Dieser Kompromiss, in der Branche oft als „magisches Dreieck" bezeichnet, wird auf molekularer Chemieebene der Elastomere, der Physik der Wechselwirkung von Füllstoffen und der Strukturmechanik des Karkasses entschieden.

Dieses Whitepaper stellt eine tiefgreifende Untersuchung dreier kritischer Aspekte des Betriebs von Nutzfahrzeugreifen dar. Erstens wird eine Verifizierung der Daten zu Lastkennwerten und Reifendruck durchgeführt, mit besonderer Aufmerksamkeit für Unterschiede in der technischen Dokumentation führender Hersteller. Zweitens werden die Abriebsmechanismen detailliert analysiert, mit Schwerpunkt auf dem spezifischen Phänomen des „Flussverschleißes" (River Wear) an Vorder- und Anhängerachsen. Drittens werden die Laborstandards zur Prüfung der Abriebfestigkeit (ISO 4649, ASTM D5963) und ihre methodologischen Einschränkungen hinsichtlich der Korrelation mit realen Straßentests untersucht.

Die Analyse basiert auf einem breiten Spektrum technischer Daten, einschließlich Spezifikationen von Michelin, Continental und Bridgestone sowie wissenschaftlichen Studien von B. J. Clark auf dem Gebiet der Tribologie von Reifen. Das Verständnis dieser Prozesse ist entscheidend für Fahrzeugingenieure, Technologen der Reifenindustrie und Instandhaltungsexperten, die bestrebt sind, die Kilometerkosten und Transportsicherheit zu optimieren.

2. Datenverifizierung: Lastkennwerte und Reifendruckdynamik

Die Größe 315/80R22.5 ist ein de-facto-Standard für schwere Nutzfahrzeuge und Busse auf vielen Märkten. Die Analyse der technischen Dokumentation zeigt jedoch, dass die Nenngröße des Reifens nicht identische Betriebseigenschaften bei verschiedenen Herstellern garantiert. Es bestehen kritische Unterschiede in Bezug auf Breite der Felge und Abhängigkeit der Tragfähigkeit vom Druck, deren Ignorierung zu vorzeitigem Reifenausfall führen kann.

2.1 Vergleichende Analyse der Lastkennzahlen und Drucktabellen

Der Lastindex (LI – Load Index) ist ein numerischer Code, der die maximale Last angibt, die ein Reifen bei der vom Geschwindigkeitsindex angegebenen Geschwindigkeit tragen kann. Für die Größe 315/80R22.5 ist der am weitesten verbreitete Bereich Lastbereich L (Load Range L), was 2 Karkasslagen (2PR) entspricht. Moderne Radialreifen mit voller Stahlkordage (LR) arbeiten jedoch mit Lastindizes LI 154/150, 156/150 oder 158/150.

2.1.1 Spezifikationen Michelin: Strenge Druckabhängigkeit

Die Analyse der technischen Daten von Michelin, insbesondere für die Modelle X Line Energy Z Coach und X Multiway 3D XZE, demonstriert eine starke Korrelation zwischen Druck und zulässiger Belastung. Laut Dokumentation beträgt die maximale Tragfähigkeit für den Reifen 315/80R22.5 LRL in Einzelfelge 4.123 kg (9.090 Pfund), aber nur bei einem Druck von 900 kPa (130 psi).

Wichtig ist zu beachten, dass eine Druckreduzierung um nur 10 psi (69 kPa) zu einer erheblichen Verringerung der Tragfähigkeit führt. Bei 120 psi (830 kPa) sinkt die zulässige Belastung auf 3.941 kg (8.690 Pfund). Diese Linearität unterstreicht die Gefahr des Betriebs unterdrückter Reifen: Selbst eine kleine Abweichung vom empfohlenen Druck bei voller Fahrzeugbeladung führt den Reifen in den Dauerüberlastbereich, was übermäßige Seitenwandverformung und Karkasüberhitzung verursacht.

Bei Zweifelmontage (Dualfitment) sinkt die maximale Belastung auf 3.750 kg (8.270 Pfund) pro Reifen bei demselben Druck von 130 psi. Diese Sicherheitsreserve von etwa 9–10 % wird von Ingenieuren zur Kompensation ungleichmäßiger Lastverteilung, verursacht durch Straßenunebenheiten (Spurrinnen, Gefälle) und möglichen Durchmesserdifferenzen bei Reifen im Doppelverbund, vorgesehen. Michelin empfiehlt außerdem dringend, jede Fahrzeugseite separat zu wägen, insbesondere bei Wohnmobilen (RV), und den Druck entsprechend der schwersten Seite für alle Reifen auf der Achse einzustellen.

2.1.2 Spezifikationen Continental: Kritische Felgenbreite

Die Daten von Continental für die Modelle HAU3 Conti Coach und HAU3 liefern eine wesentliche Präzisierung bezüglich der Geometrie des Felgenrings. Obwohl die maximale Belastung ebenfalls mit 4.536 kg (10.000 Pfund) für Spezialversionen oder 4.125 kg (9.090 Pfund) für Standardlastindizes 156/150 bei 130 psi angegeben wird, führt der Hersteller strenge Einschränkungen bezüglich der Felgenbreite ein.

Continental-Ingenieure geben an, dass die volle Tragfähigkeit (9.090 Pfund) nur bei Montage auf einem Felgenring von 9,00 Zoll Breite erreicht wird. Bei Verwendung eines schmaleren Felgens von 8,25 Zoll muss die maximale Belastung erzwungen auf 3.628 kg (8.000 Pfund) in Einzelmontage und 3.452 kg (7.610 Pfund) im Doppelverbund bei maximalem Druck von 120 psi begrenzt werden. Diese Einschränkung ist bedingt durch die Veränderung des Seitenwandprofils: Auf dem schmalen Felgenring erfährt die Seitenwand höhere Biegespannungen, und die Sitzfläche der Lauffläche wird erhöhtem Risiko der Entluftung und Ermüdungszerstörung bei maximalen Belastungen ausgesetzt.

2.1.3 Spezifikationen Bridgestone/Firestone: Bestätigung der Branchenstandards

Die Dokumentation von Bridgestone/Firestone (Modell FS400) bestätigt die Daten der Wettbewerber. Für die Größe 315/80R22.5 LRL beträgt die maximale Belastung in Einzelfelge 4.123 kg (9.090 Pfund) und im Doppelverbund 3.751 kg (8.270 Pfund) bei 130 psi.

Interessant ist zu bemerken, dass Bridgestone eine detaillierte Aufschlüsselung der Tragfähigkeit bei niedrigen Drücken bereitstellt. Bei 100 psi (690 kPa) fällt die Tragfähigkeit auf 3.270 kg (7.210 Pfund). Dies bedeutet, dass ein Druckverlust von 30 ?m Reifen mehr als 20 % seiner Tragfähigkeit kostet.

Darüber hinaus betont Bridgestone ebenfalls die Notwendigkeit, Felgenringe von 9,00 Zoll für Belastungen über 8.000 Pfund zu verwenden, was diese Anforderung zu einem branchenweiten universellen Standard macht und nicht nur zu einer Markenspezifikation.

2.2 Zusammenfassung der technischen Parameter

Zur veranschaulichenden Gegenüberstellung und Verifizierung der Daten ist unten eine zusammenfassende Tabelle der Parameter für den Reifen 315/80R22.5 (Load Range L) auf Basis der untersuchten Quellen dargestellt.

TableCopy

Analytisches Fazit: Die in Fuhrparks vorherrschende Praxis, die Felgenbreite zu ignorieren (Montage von Reifen 315/80 auf Felgen von 8,25 Zoll, die von der Größe 295/80 übriggeblieben sind), stellt eine kritische Sicherheitsverletzung dar. Obwohl der Reifen physisch auf die Felge montiert werden kann, sinkt seine Tragfähigkeit um mehr als eine Tonne pro Achse, was bei Vollbeladung des Fahrzeugs unweigerlich zu Notfallsituationen führen wird.

3. Chemie der Mischungen: Molekulare Grundlage der Betriebseigenschaften

Das Verhalten des Reifens auf der Straße – seine Verschleißfestigkeit, Haftung und Kraftstoffeffizienz – wird durch die viskoelastischen Eigenschaften der Laufflächenmischung (Compound) bestimmt. Im Gegensatz zu Pkw-Reifen, bei denen synthetische Gummis für hohe Geschwindigkeiten verwendet werden, erfordern Nutzfahrzeugreifen Rezepturen, die kolossale zyklische Belastungen aushalten und die Wärmeentwicklung (Hysterese) minimieren können.

3.1 Polymer-Matrix: Naturgummi als Basis

Die Basis der meisten Mischungen für Nutzfahrzeugreifen ist Naturgummi (NR), der aus dem Saft des Kautschukbaums gewonnen wird. Der Grund für die Dominanz von NR liegt in seiner einzigartigen Fähigkeit zur Kristallisation unter Zugdehnung. Wenn die Lauffläche eines Nutzfahrzeugreifens starke Deformationen im Fugen-Kontakt erfährt, richten sich die Molekülketten von Polyisopren aus und kristallisieren, was die Reißfestigkeit und Rissfortpflanzungsresistenz erheblich erhöht.

Allerdings kann reiner Naturgummi nicht alle erforderlichen Eigenschaften sicherstellen. Daher werden in die Rezepturen synthetische Polymere wie Butadienkautschuk (BR) eingebracht. Polybutadien, insbesondere mit hohem Cis-Gehalt (High-Cis BR) und niedriger Glasübergangstemperatur (Tg), wird zur Verbesserung der Verschleißfestigkeit und Ermüdungsfestigkeit bei niedrigen Temperaturen beigefügt. In modernen Rezepturen wird auch Lösungs-SBR (Styrol-Butadien-Kautschuk) verwendet, der eine bessere Kontrolle über die Mikrostruktur des Polymers und seine Wechselwirkung mit Füllstoffen ermöglicht, was für die Balance zwischen Haftung auf nasser Fahrbahn und Rollwiderstand entscheidend ist.

3.2 Füllstoffe und Wechselwirkung: Verkörperung des Compounds

Zur Verleihung der notwendigen Steifigkeit und Festigkeit an die Gummimatrix werden verstärkende Füllstoffe verwendet. Historisch war der Hauptfüllstoff technischer Ruß (Carbon Black), der ein robustes physikalisches Netzwerk innerhalb des Polymers bildet. Rußmarken mit hoher Struktur (z. B. N234 oder N115) erhöhen das Elastizitätsmodul der Mischung und ihre Beständigkeit gegen abrasivem Verschleiß erheblich.

Die Wechselwirkung der Rußteilchen untereinander führt jedoch zum Auftreten des „Payne-Effekts" – Rissbildung und Rekonstruktion sekundärer Füllstoffstrukturen unter Deformation, was zur Dissipation von Energie und Wärme (Hysterese) führt. Für Nutzfahrzeugreifen bedeutet dies erhöhten Kraftstoffverbrauch.

Die Revolution in der Reifenindustrie wurde durch die Einführung von gefälltem Siliziumdioxid (Silica) in Kombination mit Silan-Kupplungsreagenzien eingeleitet. Chemisch gebundenes Silica über Silane gewährleistet bei hohen Temperaturen niedrigere Hystereseverluste (Verringerung des Rollwiderstands) und behält gleichzeitig bei niedrigen Deformationsamplituden hohe Elastizität bei, was die Haftung auf nassem Asphalt verbessert. Studien zeigen, dass Silica-Mischungen einen höheren Tan-δ bei 0 °C (bessere Nasshaftung) und einen niedrigeren Tan-δ bei 60 °C (geringerer Rollwiderstand) gegenüber vergleichbaren Rußmischungen aufweisen.

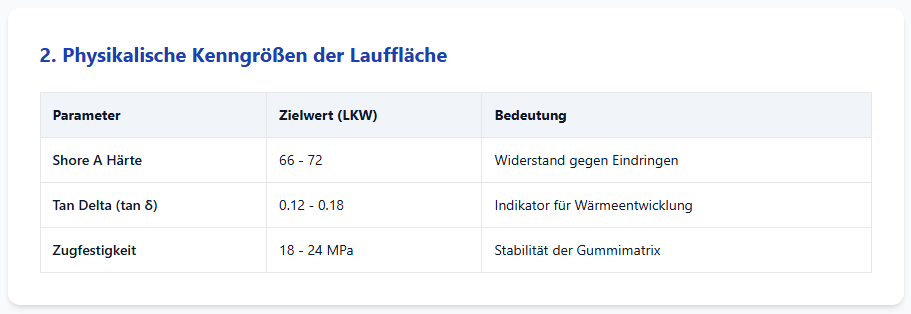

3.3 Viskoelastizität und Verlustwinkel tan δ

Ein Schlüsselparameter zur Vorhersage der Compound-Eigenschaften ist der mechanische Verlustwinkel tan δ. Er stellt das Verhältnis des Verlustmoduls (E" – viskoser Anteil) zum Elastizitätsmodul (E' – elastischer Anteil) dar:

tan δ = E" / E'

Dieser Parameter beschreibt die Fähigkeit des Materials, Energie zu dissipieren:

●        tan δ bei 60 °C: ist ein Indikator für Rollwiderstand. Je niedriger dieser Wert, desto weniger Energie wird vom Reifen in Wärme umgewandelt, desto höher die Kraftstoffeffizienz. Die Verringerung der Hysterese in diesem Bereich wird durch funktionalisierte Polymere (S-SBR) und Silica erreicht.

●        tan δ bei 0 °C: korreliert mit der Nasshaftung. Ein hoher Wert bedeutet, dass das Gummi in der Lage ist, die Energie von Mikrovibrationen auf der rauen Fahrbahnoberfläche zu absorbieren und einen zuverlässigen Kontakt sicherzustellen.

Die ingenieurtechnische Herausforderung besteht darin, diese Spitzen auseinanderzubringen: das Gummi „elastisch" (niedrige Hysterese) bei niedrigen Frequenzen des rollenden Rads, aber „viskos" (hohe Hysterese) bei hohen Frequenzen des Bremsrutschens zu machen.

4. Kartierung der Abriebsmechanismen: Das Phänomen des „Flussverschleißes"

Der Verschleiß von Nutzfahrzeugreifen ist selten gleichmäßig. Die komplexe Kinematik der Lauffläche und die Verteilung der Kräfte im Kontaktfläche erzeugen spezifische Arten unregelmäßigen Verschleißes. Eine der heimtückischsten und häufig falsch diagnostizierten Formen ist der „Flussverschleiß" (River Wear), auch bekannt als „Rinnenverschleiß" oder „Erosionsverschleiß".

4.1 Phänomenologie und Identifikation

Flussverschleiß manifestiert sich als wellenförmiger Verschleißstreifen, der an den Kanten des Profilblocks liegt, normalerweise begrenzt durch die Hauptwasserrillen. Visuell erinnert dies an ein von Regen ausgewaschenes Flussbett mit glatten, abgerundeten Kanten.

Charakteristische Merkmale:

●        Lokalisation: Tritt praktisch ausschließlich an Achsen mit freiem Rollen auf – Vorder- und Anhängerachsen. An angetriebenen Achsen, wo hohes Drehmoment vorhanden ist, wird diese Verschleißform von aggressivem Schneideverschleiß überlagert.

●        Textur: Die Oberfläche im Verschleißbereich ist glatt, ohne Anzeichen von Abplatzungen (Chipping/Chunking), was auf einen ermüdungsbedingten Erosionsprozess und nicht auf mechanischen Scherung hindeutet.

4.2 Tribologischer Mechanismus der Entstehung

Der Mechanismus der Flussverschleißbildung ist mit der Kinematik der Profilblockbewegung durch die Reifen-Fahrbahn-Kontaktfläche verbunden:

1. Scherdeformation: Wenn sich der Reifen rollt, werden die Profilblöcke in vertikaler Richtung komprimiert und in seitlicher Richtung gedehnt (Effeklema-Assonan). Die Fahrbahnoberfläche behindert jedoch diese Dehnung durch Reibkräfte. An den Blockkanten, wo das Gummi nicht durch benachbarte Blöcke unterstützt wird (aufgrund der Rille), entstehen hohe lokale Scherspannungen.

2. Rutschen auf Mikroebene (Stick-Slip): An Achsen mit freiem Rollen ist die Haupt-Horizontal-Kraft Bremskraft oder Seitenkraft. Die Blockkante unterliegt einem konstanten Zyklus von „Haften-Losreißen" (Stick-Slip) beim Ein- und Auslauf aus dem Kontakt. Dieses Mikro-Rutschen verursacht eine langsame Gummierosion.

3. Wellenbildung: Da der Prozess langsam verläuft (bei Langstrecken-Transporten), beginnt der Verschleiß, mikrostrukturellen Inhomogenitäten des Gummis zu folgen oder mit den Eigenfrequenzen der Profilblockoszillationen zu resonieren und bildet das charakteristische wellenförmige Muster.

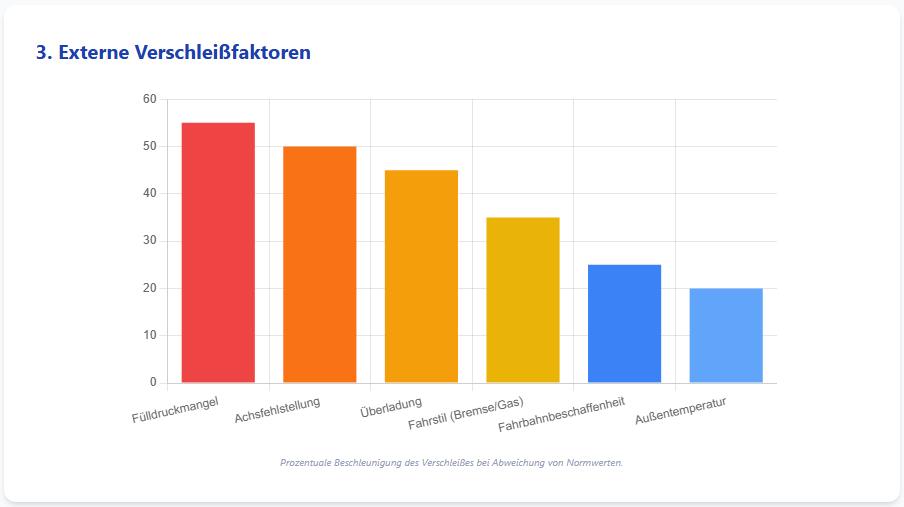

4.3 Beeinflussende Faktoren und Bekämpfungsmethoden

Studien und praktische Erfahrungen von Michelin, Continental und der British Tyre Manufacturers' Association haben Faktoren identifiziert, die diesen Prozess verschärfen:

●        Langsamer Verschleißtempo: Ironischerweise sind Reifen mit sehr abriebfesten Mischungen (für Fernverkehr) anfälliger für Flussverschleiß. Bei schnelleren Betriebsumgebungen (Regionalverkehr, häufige Wendemanöver) wirken abrasive Verschleißarten zersetzende Rillen schneller, als sie sich vertiefen können.

●        Compound-Steifigkeit: Das Elastizitätsmodul des Gummis spielt eine zwiespältige Rolle. Zu weiches Gummi (niedriges Modul) ermöglicht übermäßige Kantendeformation und fördert die Erosion. Zu steifes Gummi kann zu Mikrorissen neigen. Die Optimierung der Steifigkeit und Hystereseverluste ist der Schlüssel zur Kontrolle dieses Phänomens.

●        Fahrwerkgeometrie: Selbst minimale Abweichungen in Spurtoe-in/out oder Sturzwinkel erzeugen eine konstante Seitenkraft, die die Profilblöcke seitlich zieht und die Belastung an den Rillenkanten erhöht.

Empfehlungen: Hersteller (Michelin, Continental) erklären einstimmig, dass Flussverschleiß, wenn er nicht kritische Tiefen erreicht, kein Defekt ist, der einen sofortigen Reifenwechsel erfordert. Er senkt weder die Sicherheit noch die Runderneuerungsfähigkeit des Karkasses. Die empfohlene Maßnahme ist das Umsetzen der Reifen auf andere Positionen oder die Änderung der Rotationsrichtung zum Ausgleichen des Verschleißprofils.

5. Laborprüfstandards: Methodik und Korrelation

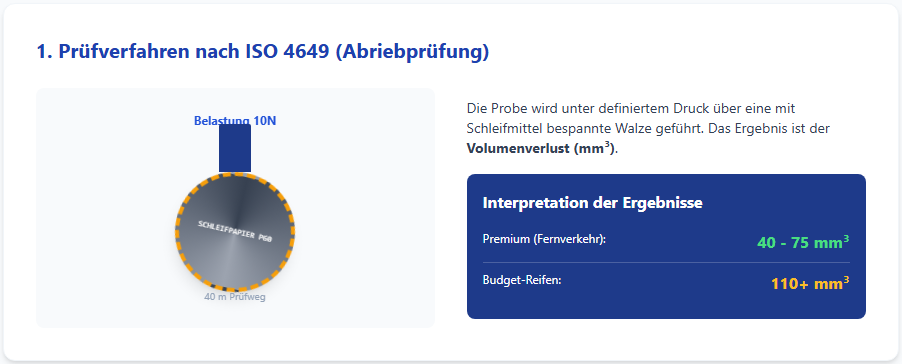

Die Prognose der Reifenlaufleistung auf Basis von Labortests ist der „heilige Gral" der Reifentechnik. Es gibt mehrere internationale Standards zur Bewertung der Abriebfestigkeit, deren Vorhersagekraft für die reale Laufleistung jedoch erheblich variiert.

Da die Aggressivität des Schleifpapiers variieren kann, ist der absolute Masseverlust kein zuverlässiger Indikator. Relative Größen werden verwendet:

Relative Volumenverlust (ΔV_rel):

Führt die Ergebnisse auf einen hypothetischen „idealen" Schleifstoff zurück, der 200 mg der Referenzmischung abträgt.

ΔV_rel = (Δm_t · S_O) / (ρ_t · Δm_r)

Wo:

●        Δm_t = Masseverlust des Prüfkörpers (mg)

●        Δm_r = Masseverlust der Referenzmischung (mg)

●        ρ_t = Dichte des Prüfkörpers (mg/mm³)

●        S_O = nomineller Masseverlust der Referenz (200 mg)

Abriebfestigkeitsindex (ARI):

Drückt die Beständigkeit in Prozent relativ zur Referenz aus.

ARI = (Δm_r · ρ_t) / (Δm_t · ρ_r) × 100 %

Ein hoher ARI-Wert (z. B. 140 %) bedeutet, dass das Gummi um 40 ?riebfester ist als die Referenzmischung.

•




5.2 Berechnung der Abriebfestigkeitskennwerte

Da die Aggressivität des Schleifpapiers variieren kann, ist der absolute Masseverlust kein zuverlässiger Indikator. Relative Größen werden verwendet:

Relative Volumenverlust (ΔV_rel):

Führt die Ergebnisse auf einen hypothetischen „idealen" Schleifstoff zurück, der 200 mg der Referenzmischung abträgt.

ΔV_rel = (Δm_t · S_O) / (ρ_t · Δm_r)
Wo:
●        Δm_t = Masseverlust des Prüfkörpers (mg)
●        Δm_r = Masseverlust der Referenzmischung (mg)
●        ρ_t = Dichte des Prüfkörpers (mg/mm³)
●        S_O = nomineller Masseverlust der Referenz (200 mg)
Abriebfestigkeitsindex (ARI):
Drückt die Beständigkeit in Prozent relativ zur Referenz aus.
ARI = (Δm_r · ρ_t) / (Δm_t · ρ_r) × 100 %
Ein hoher ARI-Wert (z. B. 140 %) bedeutet, dass das Gummi um 40 ?riebfester ist als die Referenzmischung.

5.3 Realitätskorrelationsproblem und fortschrittliche Methoden (VMI LAT100)
Trotz weitverbreiteter Anwendung zeigt die Methode DIN/ISO oft eine schwache Korrelation mit der realen Reifenlaufleistung (Korrelationskoeffizient R² kann unter 0,6 liegen). Der Grund liegt in der Physik des Prozesses: Der Labortest modelliert groben, abrasiven Verschleiß (Schneiden/Reißen) an scharfkantigem Korund, während auf der Autobahn Ermüdungsverschleiß dominiert, bei dem sich das Gummi durch Millionen Zyklen von Mikrodeformationen an relativ glatten Asphaltkörnern zersetzt.

Zur Lösung dieses Problems wechselt die Industrie zur Verwendung von LAT100-Prüfmaschinen.

5.3.1 Funktionsprinzip LAT100

dir="ltr" xss="removed">

Im Gegensatz zur Trommel mit Schleifpapier verwendet LAT100 ein kleines Gummirad (Prüfkörper), das auf einer rotierenden Scheibe aus echtem Fahrbahnmaterial (Asphalt, Beton) oder synthetischem Korund rollt.

Vorteile von LAT100:

●        Variabler Beanspruchungsgrad: Der Bediener kann Schräglaufwinkel, Last und Bremsmoment einstellen. Dies ermöglicht die Simulation verschiedener Modi: von freiem Rollen bei Geradeausfahrt (niedrige Energie, analog zur Anhängerachse) bis zu aggressivem Kurvenfahren (hohe Energie).

●        Korrelation: Studien zeigen, dass bei korrekter Parameterwahl (Energie, Schlupf) die Korrelation der LAT100-Daten mit realen Straßentests Korrelationskoeffizienten von 0,93–0,96 erreicht. Dies ermöglicht es Ingenieuren, nicht nur das Ranking der Mischungen, sondern auch die absolute Laufleistung bis zum Verschleißende vorherzusagen.

Merkmal	DIN 53516/ISO 4649	VMI LAT100
Kontakttyp	Gleiten (Sliding)	Rollen mit Schlupf
Verschleißmittel	Aluminiumoxid (Schleifpapier)	Scheibe (Korund, Stein, Asphalt)
Verschleißmodus	Ermüdungs- und abrasiver Verschleiß	Aggressives Schneiden/Reißen
Energieeinstellung	Fest (10 N, 40 m)	Flexibel (Winkel, Geschwindigkeit, Bremsen)
Korrelation	Mittel (bei richtiger Parameterwahl)	Niedrig/Mittel (für grobe Bedingungen)
Testkosten	Niedrig	Mittel/Hoch

6. Strategische Zusammenfassung

Die ingenieurtechnische Analyse von Rezepturen und Betrieb von Nutzfahrzeugreifen 315/80R22.5 ermöglicht folgende Schlussfolgerungen:

1. Priorität der Rad-Geometrie: Der Betrieb von Reifen mit Lastindex LRL auf Felgen von 8,25 Zoll Breite ist unzulässig, um die Transport-Tragfähigkeit zu erreichen. Der Wechsel auf Felgen von 9,00 Zoll ist eine obligatorische Bedingung zur Realisierung des Potenzials von 9.090 Pfund Tragfähigkeit.

2. Chemisches Gleichgewicht: Moderne Mischungen auf Basis von Naturgummi mit Zusatz von Silica und S-SBR ermöglichen es, den traditionellen Konflikt zwischen Haftung und Wirtschaftlichkeit zu überwinden. Die Steuerung des Verlustwinkels tan δ bei 0 °C und 60 °C wird zum Hauptwerkzeug des Entwicklers.

3. Natur des Flussverschleißes: Diese Verschleißform an Vorder- und Anhängerachsen ist ein Ergebnis der fundamentalen Kinematik des freien Rollens eines Radialreifens, kein Materialdefekt. Die Bekämpfung liegt in der exakten Einstellung der Radwinkel und regelmäßiger Rotation, nicht nur in der Änderung der Gummirezeptur.

4. Evolution der Prüfmethoden: Der Standard ISO 4649 bleibt die Basisqualitätskontrolle, weicht jedoch in Prognosefragen der realen Laufleistung der LAT100-Prüfmaschine. Für genaue Vorhersagen muss nicht nur reines Verschleißen, sondern das komplexe energetische Arbeitsregime des Reifens im Kontakt modelliert werden.

Die Integration dieses Wissens – von der Felgenbreitenwahl bis zur Analyse der molekularen Struktur des Elastomers – bildet die Grundlage für effektives Reifenmanagement und die Entwicklung neuer Produktgenerationen.
